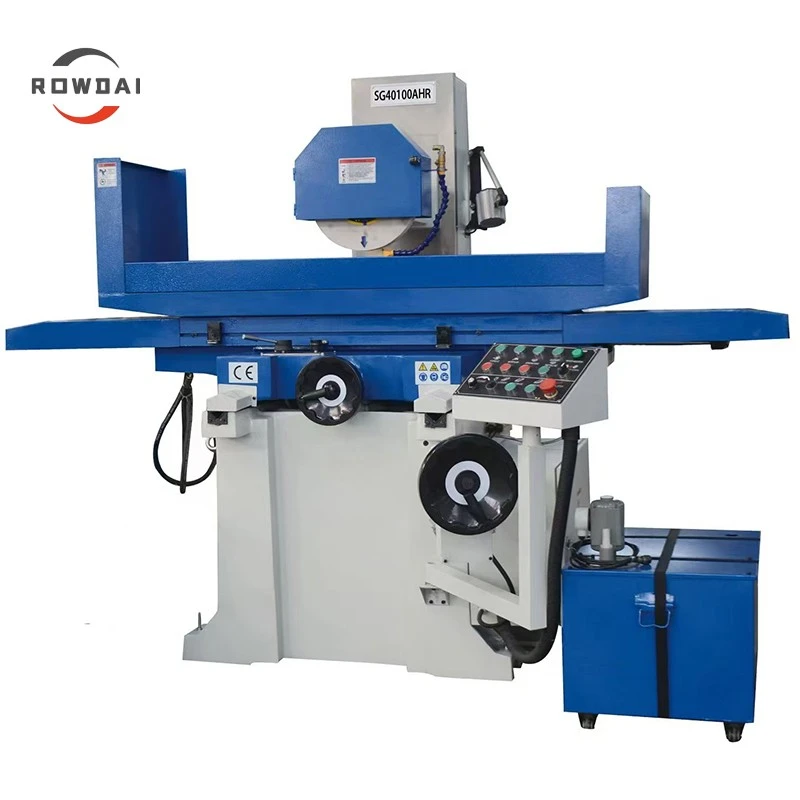

Esta retificadora de superfícies planas foi projetada para retificar superfícies de peças e é capaz de atender a uma ampla variedade de requisitos de retificação, incluindo retificação de alta-precisão e remoção-de material pesado. A máquina é adequada para processar peças feitas de materiais como liga de aço, aço inoxidável e ferro fundido. Possui precisão estável e alta confiabilidade, caracterizada por um design estrutural sólido que garante ampla rigidez estática, dinâmica e térmica. A máquina-ferramenta demonstra excelente retenção de precisão e incorpora tecnologias avançadas para garantir que todos os níveis do sistema apresentem desempenho dinâmico superior. Os atuadores do sistema selecionados distinguem-se pela sua alta precisão, confiabilidade e rápidas velocidades de resposta. Além disso, a máquina foi projetada para facilidade de uso, operação e manutenção e apresenta uma aparência esteticamente agradável.

Características

A base e a mesa de trabalho da retificadora de superfície plana são construídas em ferro fundido de alta-qualidade e{1}}resistente ao desgaste e apresentam um design de fundição monolítica. Utilizando software especializado de análise 3D, os componentes foram submetidos a rigorosa análise de tensões para garantir dimensões ideais e um layout estrutural racional, garantindo assim uma distribuição equilibrada de forças. Além disso, as peças fundidas foram submetidas a um processo de envelhecimento por vibração de dois estágios para minimizar a tensão residual após a usinagem.

A estrutura do eixo do cabeçote da retificadora de superfície plana é um componente crítico da retificadora, influenciando diretamente a precisão da retificação, rugosidade da superfície, ondulação e eficiência da retificação. A estrutura do cabeçote de retificação desta máquina-ferramenta utiliza um projeto de rolamento hidrodinâmico-hidrostático.

um. O cabeçote de retificação horizontal, com uma estrutura de suporte hidrodinâmico-hidrostático, oferece inúmeras vantagens, incluindo alta precisão rotacional, alta capacidade de suporte de carga-, excelente resistência à vibração e longa vida útil.

b. A cabeça de moagem está equipada com um sistema independente de fornecimento de óleo. Este sistema incorpora um dispositivo de resfriamento de óleo para regular o aumento da temperatura do óleo lubrificante do fuso, garantindo assim a precisão rotacional do fuso. Além disso, o sistema emprega diversas medidas de proteção-incluindo um-sistema de filtragem de óleo de precisão de dois estágios, proteção contra baixa pressão de óleo e um acumulador-para proteger o eixo.

A retificadora de superfície plana é acionada por uma estação hidráulica independente, o sistema possui regulação de velocidade contínua, garantindo operação suave e manuseio conveniente. A estação hidráulica é equipada com um dispositivo-de resfriamento a ar, resultando em aumento mínimo de temperatura no óleo do sistema.

Parâmetros Técnicos

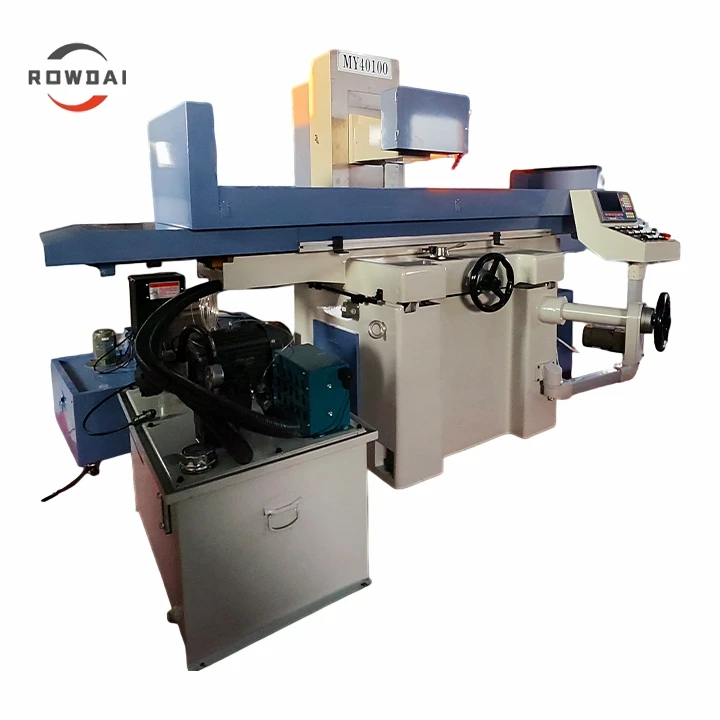

Especificação	Unidade	MY40100
Tamanho da mesa (C×L)	milímetros	1000×400
Máx. Comprimento de moagem	milímetros	1050
Máx. Largura de moagem	milímetros	420
Distância da superfície da mesa ao centro do fuso	milímetros	570
Caminho deslizante		Um trilho plano, um trilho V
Carga máxima de trabalho	kg	500
Tamanho da mesa (C×L)	milímetros	1000×400
Número de slots-T	mm×n	14×3
Velocidade da mesa de trabalho	m/min	7-16
Alimentação cruzada no volante	milímetros	0.02
Alimentação vertical no volante	milímetros	0.01
Tamanho da roda (diâmetro×largura×furo)	milímetros	Ф350×40×Ф127
Velocidades do fuso	rpm	1450
Motor de fuso	kw	5.5
A superfície usinada da base do paralelismo	milímetros	300:0.005
Rugosidade superficial	μm	Ra0,63
Motor de alimentação cruzada da mesa	kw	0.06
Mínimo de numérico	L/min	120
Bomba de refrigerante	kw	0.09
Tamanho da embalagem (C×L×A)	milímetros	265021502170
Peso	Kg	2600
