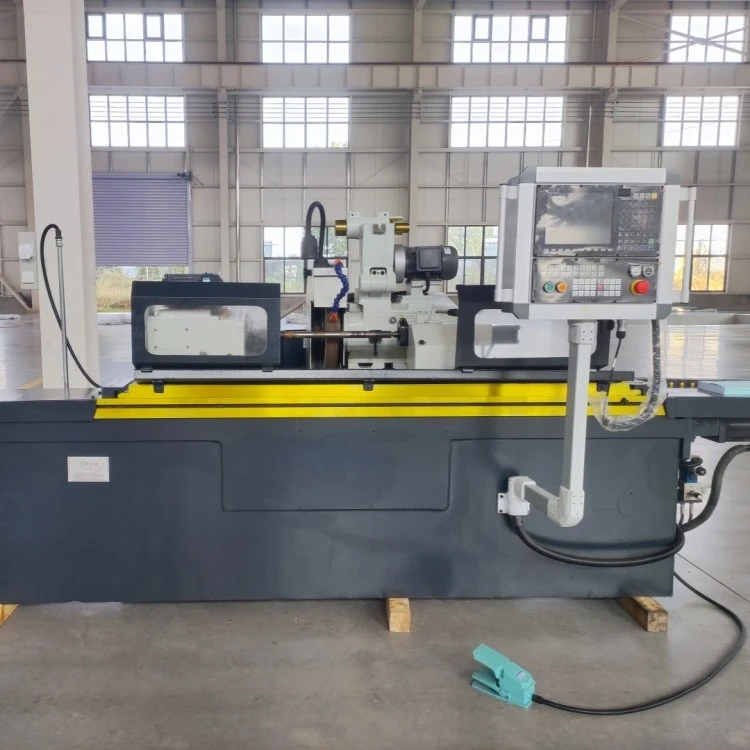

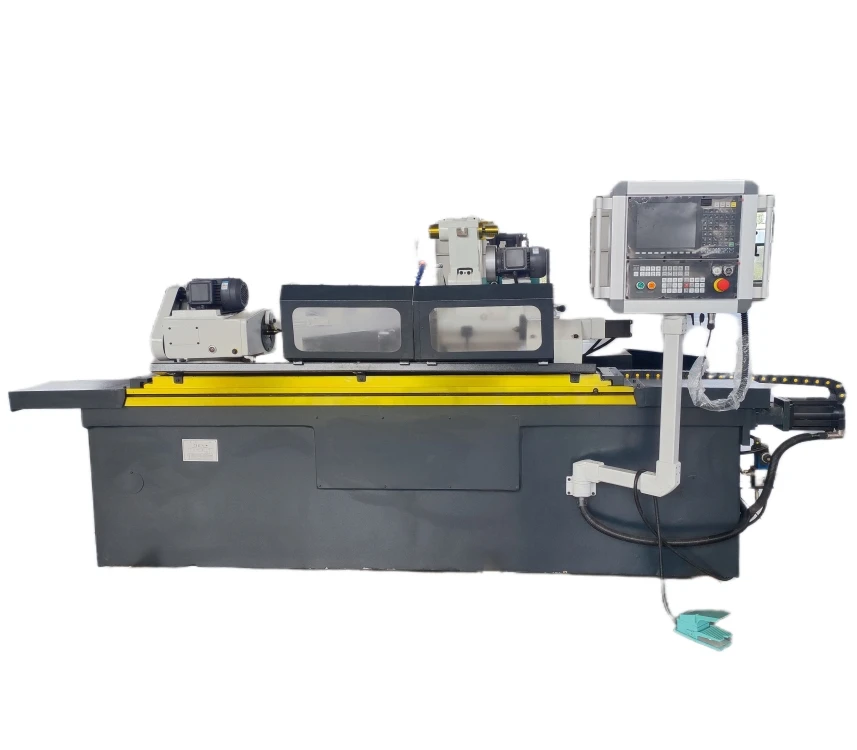

Descrição dos produtos
* O padrão da máquina-ferramenta adota o sistema CNC SIEMENS alemão, e o sistema executivo é acionado pelo servo driver CNC e servo motor.
* Curso longitudinal da mesa de trabalho (Z) e curso transversal da cabeça do volante (X) que com alta precisão de alimentação são realizados pelos servomotores acionados pela transmissão do fuso de esferas.
* Ao definir o parâmetro de retificação longitudinal ou retificação de mergulho pelo painel de controle CNC, é realizada uma retificação-automática para as diferentes peças de trabalho.
* Esta máquina pode retificar automaticamente várias etapas de uma peça de trabalho. As múltiplas-etapas podem ser organizadas arbitrariamente para retificação longitudinal e corte na sequência de retificação e nos parâmetros do processo de retificação.
* Sistema de controle CNC com função de dressagem e compensação de rodas automaticamente
|
Descrição |
unidade |
M1420X500 |
|
Diâmetros externos de retificação |
Hum |
8~200mm |
|
Diâmetros internos de retificação |
Hum |
13~100mm |
|
Altura central |
Hum |
135 |
|
Velocidade de rotação do fuso do cabeçote |
rpm |
50 Hz: 25 ~ 380 contínuo |
|
Máx. travessia da mesa de trabalho |
Hum |
650 |
|
Velocidade de deslocamento hidráulico |
m/min |
0.1~4 |
|
Máx. peso da peça |
Kg |
50 |
|
Comprimento de retificação Externo/Interno |
Hum |
500/125 |
|
Faixa giratória da mesa de trabalho |
grau |
-5~9 graus |
|
Máx. velocidade periférica da roda |
m/s |
38 |
|
|
|
Máx.: 400×50×203 |
|
Mínimo: 280×50×203 |
||
|
Velocidade de rotação do fuso da roda interna- |
rpm |
10000 |
|
Cabeçote e centro do cabeçote móvel |
Morse |
Nº 4 |
|
Potência total do motor |
kw |
5.625 |
|
Dimensão total da máquina (L ×W × H) |
Hum |
2200× 1600× 1700 |
|
Peso da máquina |
Kg |
2500 |
Inspeção de fábrica do cliente
